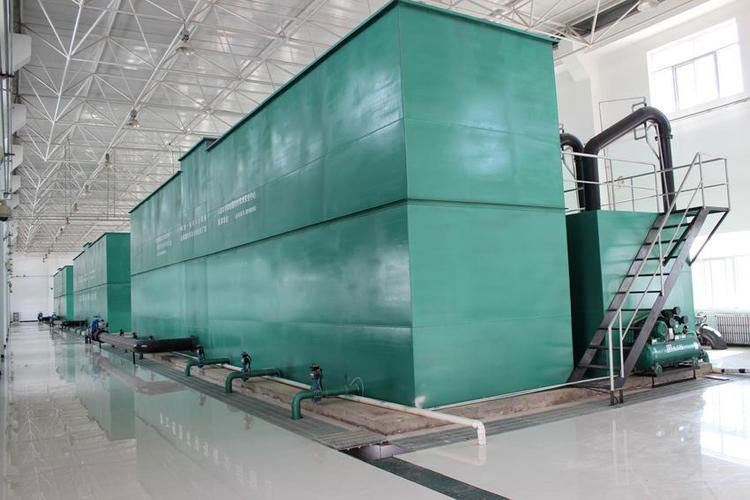

1、一体化净水设备

一体化净水装置包括布水、反应、沉淀、过滤、集水、集泥、自动反洗八个主要单元，内装PPC斜管填料及各种规格精制滤料，设备主壳体均为碳钢制作，内外部采用特殊涂料进行防腐处理，使用寿命长，适用范围广，性能卓越，广泛用于大、中、小型水公司（站）的建设和改造。该装置技术先进，设计新颖，结构紧凑，节约面积和投资，管理简单，操作方便，处理源水浊度小于3000mg/L（短时间可达3000mg/L），出水浊度不小于3mg/L，经加氯消毒，即可达国家饮用水标准。

2、一体化净水设备工作原理

一体化净水装置包括布水、反应、沉淀、过滤、集水、集泥、自动反洗八个主要单元，内装PPC斜管填料及各种规格精制滤料，设备主壳体均为碳钢制作，内外部采用特殊涂料进行防腐处理，使用寿命长，适用范围广，性能卓越，广泛用于大、中、小型水公司（站）的建设和改造。该装置技术先进，设计新颖，结构紧凑，节约面积和投资，管理简单，操作方便，处理源水浊度小于3000mg/L（短时间可达3000mg/L），出水浊度不小于3mg/L，经加氯消毒，即可达国家饮用水标准。

3、一体化净水设备性能优点

（1）净水装置本身从反应、絮凝沉淀、集水、配水、过滤、体内反洗、排泥等一系列运行程序，均达到了全自动运行的效果，值班人员只要定时作水质监视外，无需对净水装置操作管理。

（2）高浓度絮凝层，能使原水中的杂质颗粒在其间得到充分的碰撞接触，吸附的机率增大，因而能适应各种原水的水温和浊度，杂质颗粒去除率高，在投加除藻剂的条件下，除藻功能很好。

（3）迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣及时排除，从而保证稳定的杂质颗粒去除率。

（4）高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好的状态。

（5）新颖独创的集水系统及最省的集水水头，使集水更为均匀有效，不仅提高了体积利用系数，而且其集水水头极小。

（6）净水系统自动化，既保证了净水系统的高效过滤（在原水浊度小于3000mg/l时，滤后水浊度可保持在5mg/l左右），又能自动反冲，无需另设反冲洗水泵或空压机等电气设备，而且节省大量基建投资及日常运行、维修、保养费用,使用寿命长

（7）设备自耗水率低约在3%左右，对节省宝贵的水资源起着积极作用。
（8）占地面积小，与一般净水构筑物相比，可节省占地面50%以上，高度在4.35米左右，室内外均可安置。

（9）便于扩建、改造、搬迁，或移地再用。

（10）基建工期短，为常规的澄清过滤设施施工周期的四分之一。

（11）净水出口高度≥2m，清水池可建半地上式，清水泵为自灌式吸水，同时运行更为可靠。

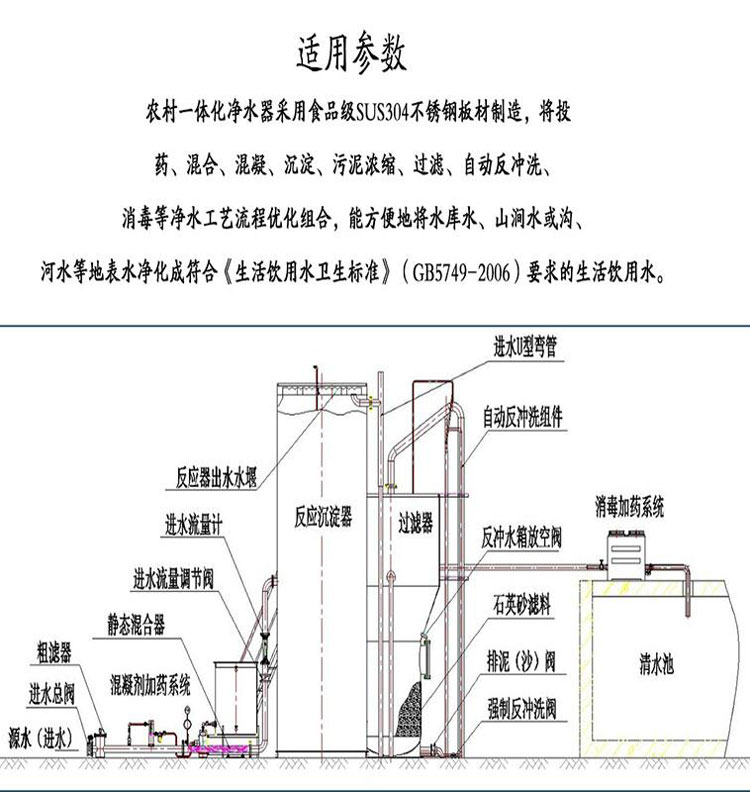

4、一体化净水设备构造及材料

（1）一体化净水器

一体化净水器含全部的主材和附加材料（净水器主体、斜板、滤料、排泥系统、出水系统、巡检通道、进出水阀门等）。

（2）原水管式过滤器

原水管式过滤器2套，分别安装于两个净水器的进水支管上

（3）管式静态混合器

静态混合器结构简单，占地面积小。采用玻璃钢材质，具有加工方便、坚固耐用、耐腐蚀，采用国外先进技术，混合效果好、水头损失小；串接在输送管道中，不另占地，节约工程用地面积；无运动件，各元件仅有水力磨损，寿命长，无需维护。混合器管径按经济流速进行选择，一般按0.9-1.2米/秒计算；管径大于500毫米的最大流速可达1.5米/秒计算。有条件时，将管径放大50-100毫米，以便减少水头损失。混合器节数基本组合按三节考虑，水头损失约0.4-0.8米。也可根据混合介质的情况增减节数。混合器管内水压按1.0公斤/厘米2考虑。也可根据实际压力进行设备加工。

（4）加药系统

加药装置采用计量泵或流量计加混凝剂和助凝剂。用于碱式氯化铝投加，并带有自冲洗装置。溶解罐为机械搅拌，储药容积至少可用18小时，含阀门及电气控制设备。每套加药装置都单独地组装在各自组合架上，使加药泵、溶液箱、缓冲器、过滤器、管道、阀门等构成一个独立的整体。根据有关的技术质量要求，制造设备、货物的原材料及提供的货物外购配套件等材料采购是经过严格审核，质量信得过，并随带有关性能质保书，并能满足其设备工艺的要求才能购进的。加药设备的主要材料采用钢制复合玻璃钢等材质。设备采用电弧（氩弧焊）焊接，在检查焊缝无质量问题的情况下；进行设备内外去渣抛光；进行水压试验无渗漏的条件下；在工厂内进行外观检验、水压试验、和现场验收试验，和必要的耐腐蚀试验，并能在一定的超负荷状态下使用良好。

（5）消毒系统

采用计量泵投加，考虑前后加药，用于漂白精（或漂白粉）投加，并带有自冲洗装置。溶解罐为机械搅拌，储药容积至少可用18小时，含阀门及电气控制设备。

（6）反冲洗系统

反冲洗系统包括水泵、气泵、阀门及电气控制设备等全套设备。采用双环形多喷口旋转式冲洗系统，冲洗效果好，耗水量低。

5、一体化净水设备防腐

净水器构件钢板厚度为10mm，本体内部采用红丹底漆二道50～60um，面漆为环氧树脂漆二道，本体外部：红丹防锈底漆二道50～60um，面漆为两层天蓝色油漆。

6、一体化净水设备操作及注意事项

（1）冰冻地区一体化净水器宜装在室内，非冰冻地区可安装在室外，但必须加顶盖罩，以免污染水质。

（2）安装时将一体化净水装置置于平整场地，以保证正常运行出水均匀。各种管道连接闸阀应无漏气渗水并予以排除。

（3）设备运转前，必须消除池内杂物等，注意各进出水管严防堵塞现象。

（4）污染严重的水源，含有机物或藻类较多时，可采用加氯方法，以降低色度，破坏水中的胶体和除去臭味，防止池内繁殖藻类和青苔等。

（5）设备启动前，半打开进水阀，之后启动水泵，应先采用较小水量常开流速，并加大混凝剂投加量。60分钟后，再开大进水阀，增加到设计水量，降低投加混凝剂药量。

（6）设备初次反冲时，应调整反冲闸门到给定强度（以不冲出滤料为准），并控制反冲时间。

（7）应定时打开污管阀门，将沉淀池内污泥排出体外。

（8）水质测定项目：

① 视当地条件定期由有关单位对原水及出水水质进行全面分析检查；

② 水厂每日进行原水、澄清池出水及滤池出水浊度测定。
